铁米钢丸带您了解表面粗糙度的数值怎么来的以及它的标注方法

二、表面粗糙度的选用

表面粗糙度参数值的选用，应该既要满足零件表面的功能要求，又要考虑经济合理性。钢丸具体选用时，可参照已有的类似零件图，用类比法确定。在满足零件功能要求前提下，应尽量选用较大的表面粗糙度参数值，以降低加工成本。

一般地说，零件的工作表面、配合表面、密封表面、运动速度高和单位压力大的摩擦表面等，对表面平整光滑程度要求高，参数值应取小些。非工作表面、非配合表面、尺寸精度低的表面，参数值应参数Ra值与加工方法的关系及其应用实例，可供选用时参考。

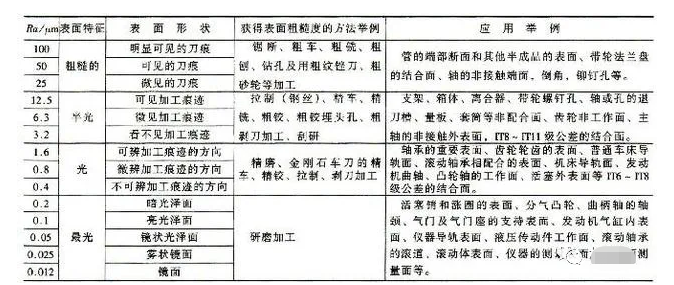

图4表面粗糙度获得方法

三、表面粗糙度的注法（GB—T131——1993）

（一）表面粗糙度代（符）号

表面粗糙度代号由表面粗糙度符号和在其周围标注的表面粗糙度数值及有关规定符号所组成。

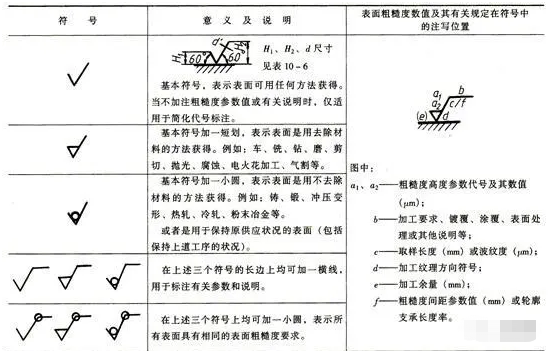

（1）表面粗糙度符号及其画法，如图5所示。表面粗糙度符号的尺寸大小，按图6规定对应选取。

图5表面粗糙度符号

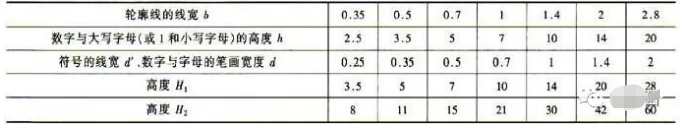

图6表面粗糙度符号画法

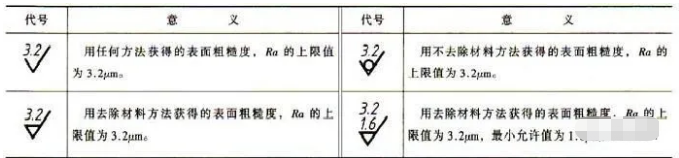

（2）糙度数值及其有关规定在符号中的注写位置，如图5所示，标注方法如下：1）采用表面粗糙度参数值Ra时，省略符号Ra，只将其数值注写在表面粗糙度符号上方，单位为微米（FM），如图7。

图7表面粗糙度值注法

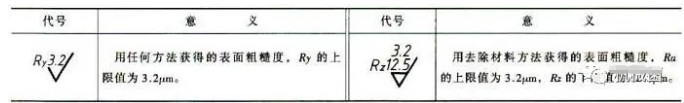

2）彩表面粗糙度的其他参数，如轮廓**大高度Rz时，需在其参数值前注出相应的符号，单位为微米（FM），见图8。

图8其它表面粗糙度值注法

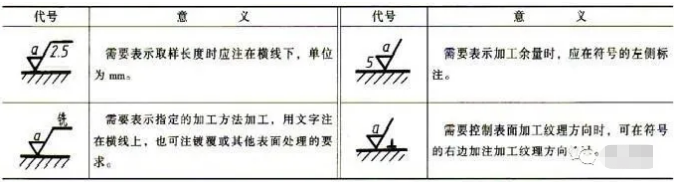

3）若需要表示取样长度、指定的加工方法，镀覆其他表面处理的要求，或控制加工纹理方向时，其注法如图9

图9取样长度、指定的加工方法、镀覆或其他表面处理的

要求和控制表面加工纹理方向的注法

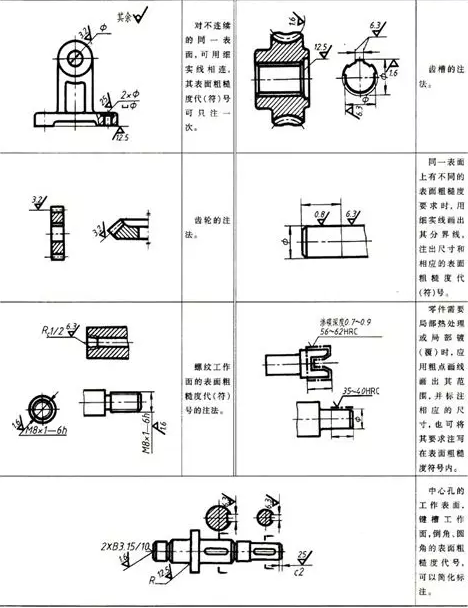

（二）表面粗糙度代号在图样上的注法，见图10。

图10表面粗糙度在图样中的注法
